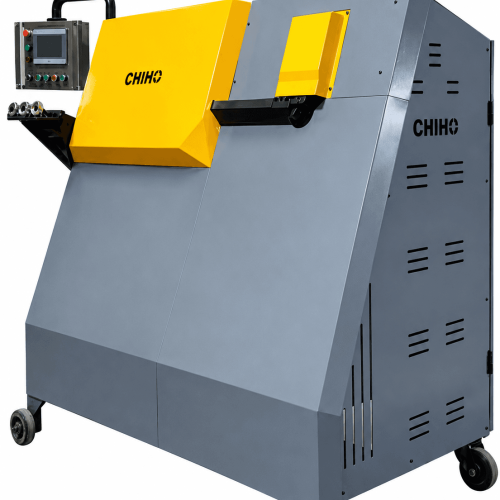

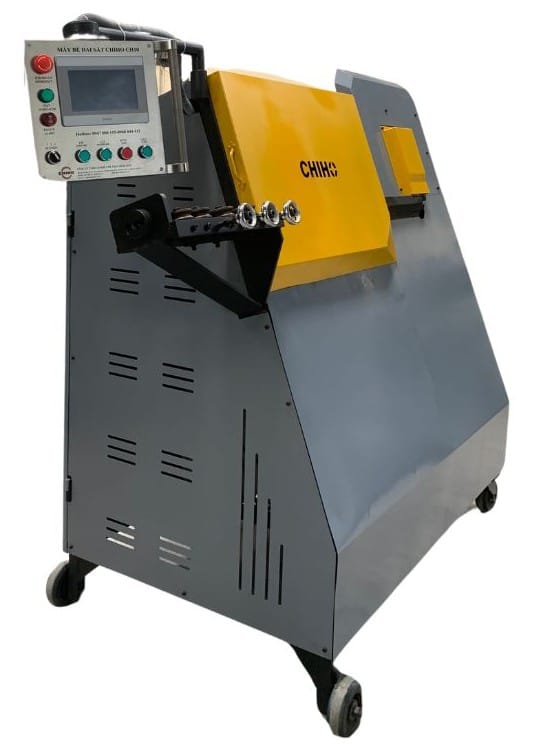

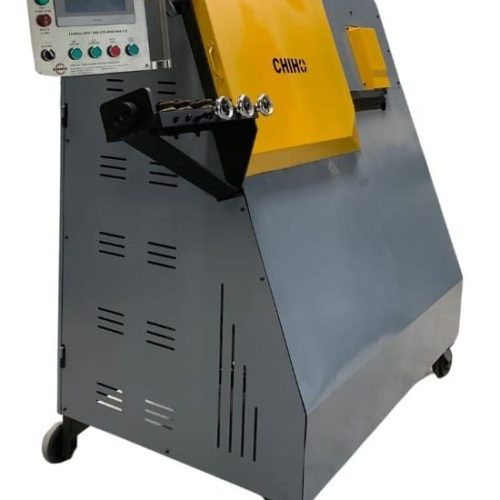

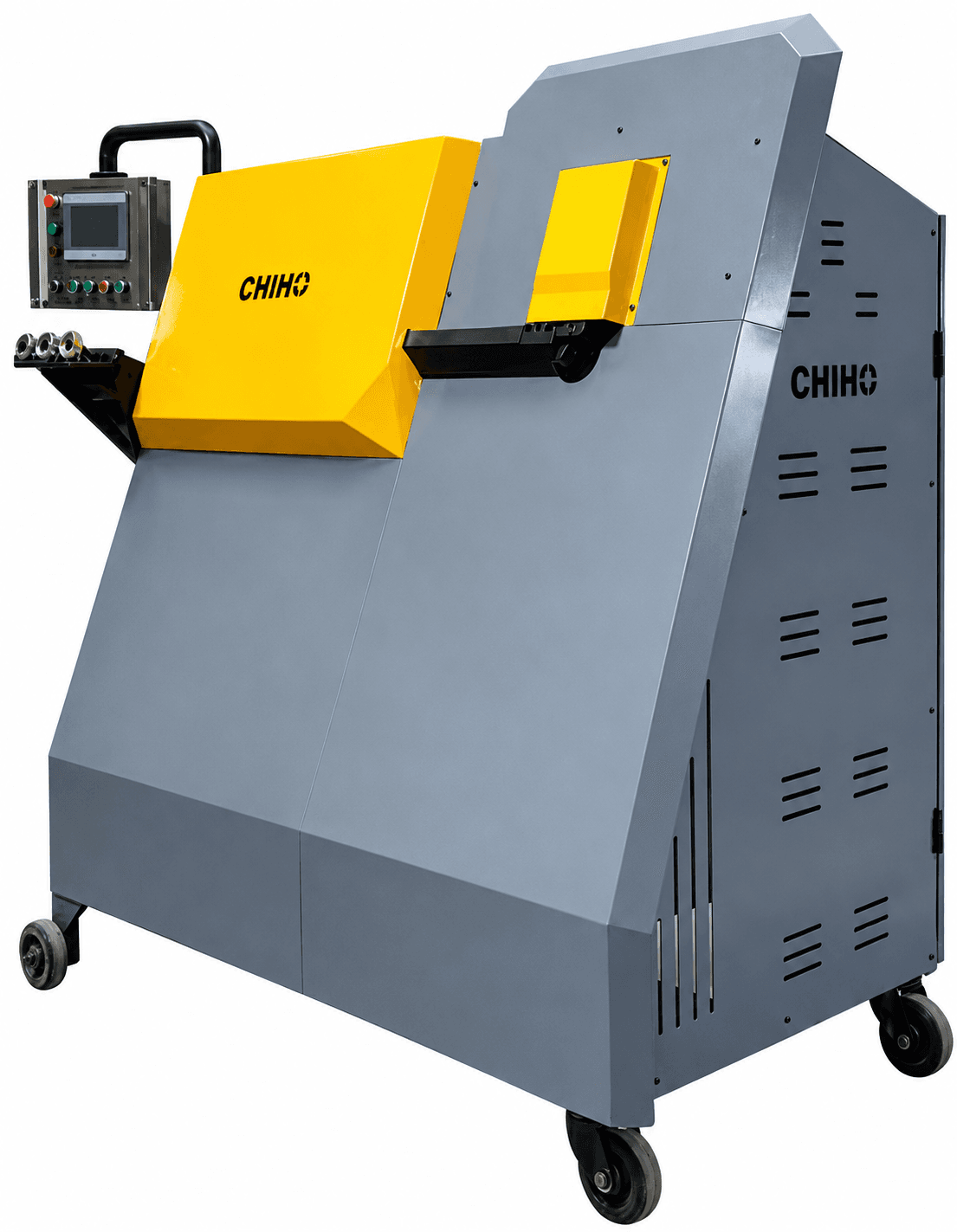

DOBLADORA AUTOMÁTICA DE VARILLACORRUGADA MODELO CH-10CNC

DOBLADORA AUTOMÁTICA DE VARILLACORRUGADA MODELO CH-10CNC

ENTREGA INMEDIATA: NO DISPONIBLE

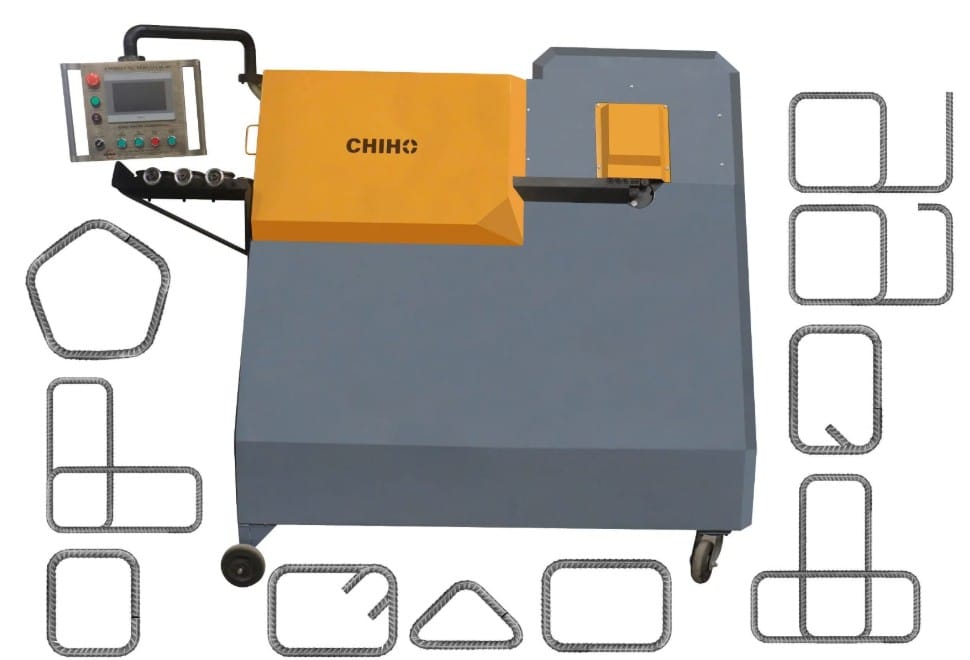

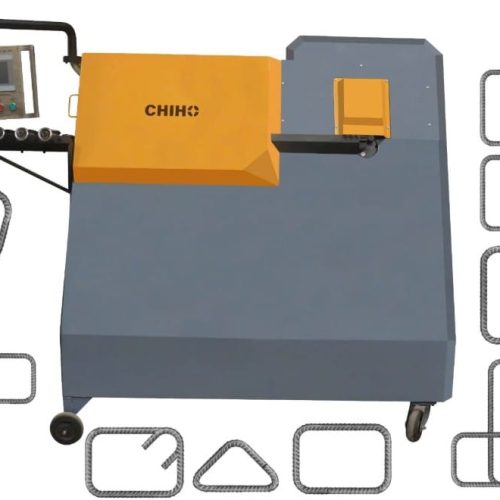

La dobladora automática de barras de refuerzo CH-10 CNC SERVO es una máquina totalmente automática utilizada en la industria del procesamiento de barras de acero. Endereza, dobla y corta barras de refuerzo automáticamente. El modelo CH-10 CNC SERVO es apto para barras de refuerzo de 6, 8 y 10 mm de diámetro, con diversas formas de estribo, como cuadradas, rectangulares, triangulares, hexagonales, octogonales, circulares, en forma de U, en forma de gancho y para enderezar barras de refuerzo para pisos. Es importante destacar que la forma del estribo se puede personalizar mediante el panel de control.

  • Máquina CH-10CNC completamente ensamblada.
  • Juego de cuchillas de repuesto.
  • Rodillo de doblado.
  • Manual de operación.
Modelo CH-10CNC
Resistencia a la tracción del varilla corrugado42kg/mm2
Diámetro de doblado de una varilla6-10 mm
Dirección de doblesUnidireccional
Max. ángulo de dobles180 °
Max. longitud del lado de estribo800 mm
Min. longitud del lado de estribo50 mm
Error de longitud±1 mm
Error de ángulo±1°
Velocidad máxima de producción20 piezas/min (Tamaño 150x150mm)
Pantalla táctil del sistema de controlCNC programable
Servo drivePOWMAX 220V POWSD-EQ
Caja reductoraTRANS MECH NMRV075
Sistema PLCPC SCADA
EnconderBERM
Potencias instaladas2.6Kw + 2.6Kw + 2.6Kw
Potencia eléctrica total7.8Kw
Fuente de alimentaciónTrifásica 220V
DimensionesL2000*W650*H1600mm
Peso480 Kg



  • Des bobinador de accionamiento manual.
