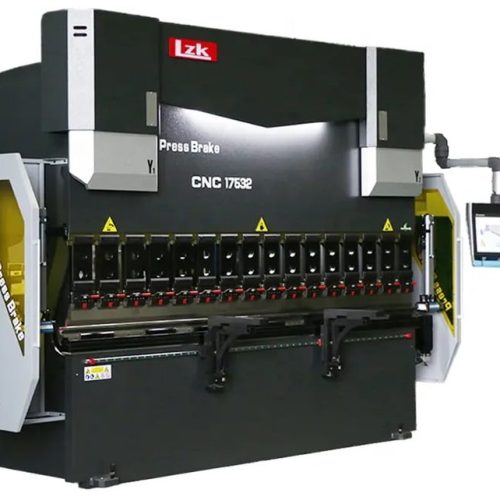

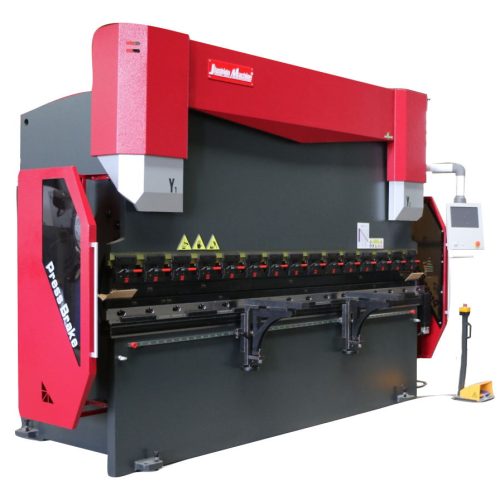

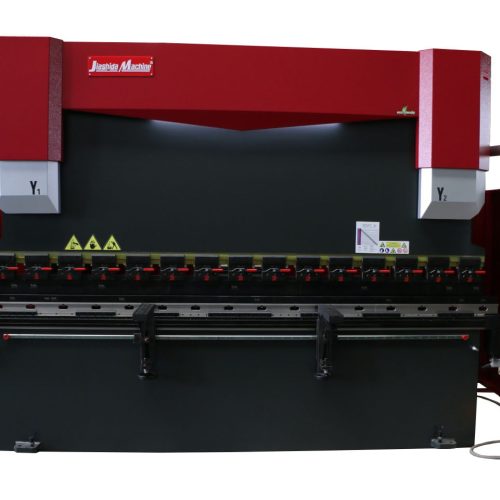

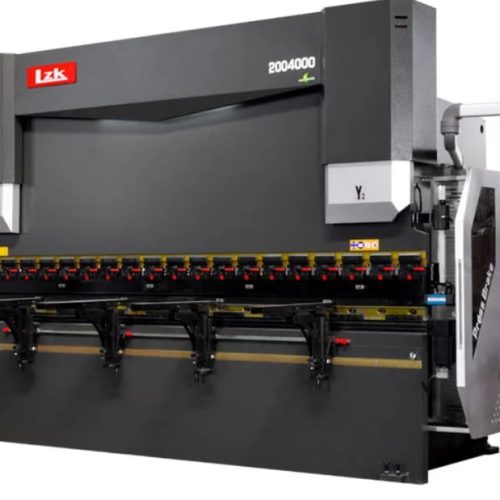

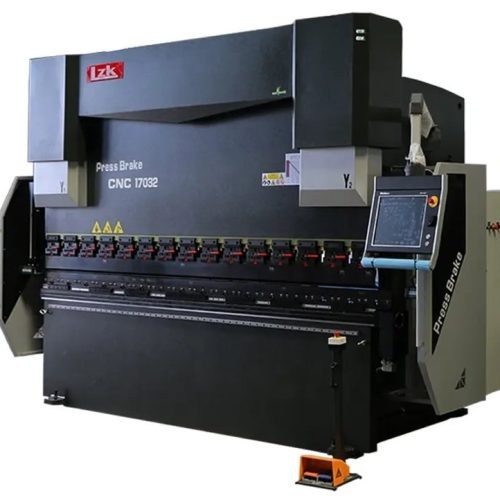

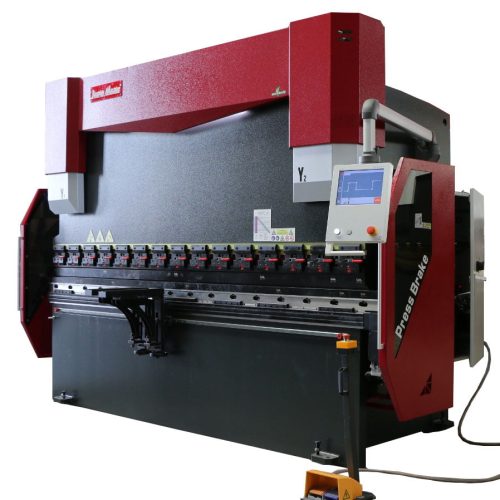

DOBLADORA DE LAMINA HIDRAULICA CNC

DOBLADORA DE LAMINA HIDRAULICA CNC

ENTREGA INMEDIATA: NO DISPONIBLE
  • El marco está fabricado en estructura de acero, la placa vertical izquierda y derecha, la mesa de trabajo y la placa de presión están soldadas en una estructura completa. Después de la soldadura, la tensión interna se elimina mediante el templado, por lo que todo el acero es bueno y la estabilidad es alta.
  • La última tecnología de control hidráulico de respuesta de alta frecuencia, más rápida, más eficiente y precisa.
  • La proporción óptima de parámetros y la configuración central que garantizan un rendimiento estable y un funcionamiento sencillo.
  • El sistema de tope trasero HPB estándar de 2 ejes, en cuanto a piezas de trabajo de formas complejas, el sistema de tope trasero de 4 y hasta 10 ejes están disponibles para su opción.
  • De acuerdo con el tipo de metal para trabajar en la prensa plegadora, el sistema CNC puede controlar automáticamente la compensación de deflexión de la mesa, lo que produce una longitud uniforme de todos los ángulos de las piezas de trabajo.
  • El tope trasero y la carrera están controladas por el sistema de control numérico, que es conveniente y rápido.
  • El cilindro hidráulico ha sido forjado, templado y revenido, rectificado acabado fino, cromado duro y otros procesos, y con el anillo de sellado que evita fuga de aceite.
  • El sistema hidráulico es integrado con instalación de la tubería, y la apariencia de un sistema hidráulico es hermosa, organizado y conciso.
  • El uso de la compensación hidráulica de la deflexión da acceso a piezas de trabajo uniformes de longitud completa. La compensación de deflexión hidráulica consiste en un conjunto de cilindros hidráulicos debajo de la mesa de trabajo, que pueden hacer que la mesa se mueva relativamente y forme una curva convexa ideal, asegurando que las posiciones relativas con el control deslizante se mantengan sin cambios. Las válvulas de compensación están sujetas al espesor de la placa y las propiedades del material a doblar que puede adoptar como opcional.
Sistema de controlCybelec Cybtouch 12 CNC Controller
Sistema eléctricoFrance Schneider Electrics
Servo motor principalVeichi Servo Motor
Tope trasero, sincronización

correa, polea de distribución

Taiwán
ServomotorInovance
ServodriveInovance
Interruptor del pedalCorea del sur Kacon
Interruptor de pedalBauser alemana y Busak + Shamban
Sistema hidráulicoAlemania Bosch-Rexroth/Alemania ARGO
Bomba hidráulicaBomba de aceite de engranajes internos Allead de alto rendimiento y bajo nivel de ruido
Conector de tuboAlemán EMB
Protección delanteraChina, LZK
Protección traseraChina, LZK
Tope traseroHusillo de bolas TBI de Taiwán y riel de guía lineal Hiwin
Cilindro hidráulicoMarca famosa china Yuhua
Sistema de amarreAmarre rápido LZK
Mesa de compensaciónMesa mecánica
Enconder linealItalia Givi
Ejes estándar4+1 (Y1,Y2, X, R y mesa de compensación mecánica).
Intercambiador de calorRadiador enfriador de aceite.
Sistema de lubricaciónAutomático
ModeloHPB-250T/4000 CNC
Fuerza nominal250Ton
Máximo longitud de trabajo3200mm
Distancia entre columnas2600mm
Distancia de la garganta500mm
Carrera200mm
Altura máxima de apertura480mm
Velocidad de acercamiento130mm/seg.
Velocidad de plegado10mm/seg.
Velocidad de retroceso130mm/seg.
Precisión de los ejes Y1 y Y2±0.01mm
Precisión de los ejes X y R±0.05 mm/m
Carrera del tope (eje X)500mm
Velocidad del tope200mm/seg.
Brazos delanteros deslizantes2 piezas
Bloque de dedos de tope trasero4 piezas
Mesa de compensación (Crowning eje V)Mecánica
Control CNC para los ejesY1, Y2, X, R +V
Control CNCCybelec Cybtouch 12
Potencia eléctrica15Kw
Dimensiones Largo x Ancho x Alto


L*W*H(mm)



450x2100x2950mm
Peso12.800 kg
  • Matrices, punzones, barreras de protección, enfriador de aceite, controles cnc y ejes adicionales.
